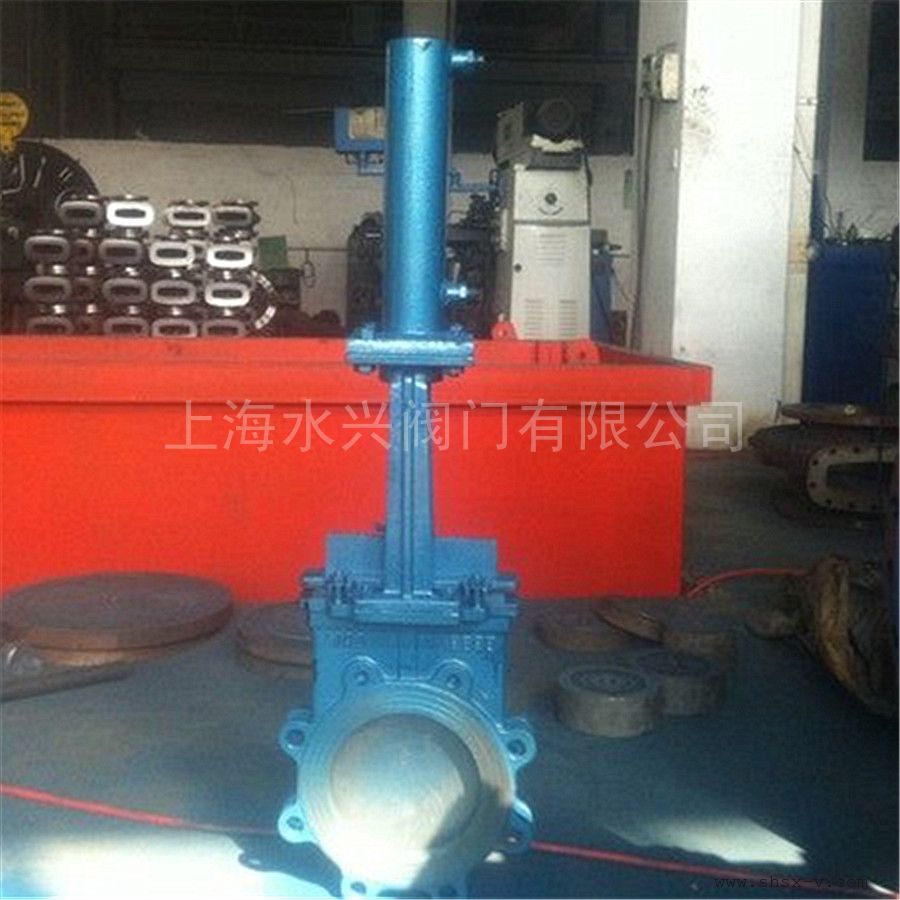

• 水兴阀门DMZ773X-6C液动暗板浆液阀 液动暗板软密封刀型闸阀 暗杆刀闸阀

    详细信息

     品牌:水兴阀门  型号:DMZ773HXFW-6/10/16C/P等  连接形式:对夹、法兰等
     材质:WCB铸钢、304不锈钢等  公称通径:DN50~DN1400 mm 适用介质:水;蒸汽;油品;各种高腐蚀化学介质;弱酸碱介质;空气;煤气;含尘气体
     密封形式:软密封、硬密封皆可  标准:国标、美标等  外形:中、大型等
     流动方向:单向  驱动方式:电动、手动等  零部件及配件:螺栓、垫片等
     用途:污水处理厂、水处理厂、化工厂等  压力环境:0.6~1.6MPa  工作温度:-30~+600℃
     类型:直通式  电源电压:常规AC380V 50Hz  控制方式:开关型、智能调节型、智能一体式
     开关型反馈信号:全开、全关信号等  调节型反馈信号:4-20mA DC模拟信号等  控制箱定制:户外防水型、室内型、壁挂式等
     特殊定做类型:智能一体式、整体型、防爆型等

    DMZ773X-6C液动暗板浆液阀 液动暗板软密封刀型闸阀 暗杆刀闸阀 PZ773H-10C液动刀型闸阀 液动硬密封耐磨刀闸阀 开关型 液动浆液阀
    阀门口径DN15~DN1400,介质压力为PN0.6~1.6MPa,阀体材质为WCB铸钢或304/304L/316/316L等不锈钢;X橡胶软密封、F四氟密封,可达到零泄漏;H合金钢、Y硬质合金等硬密封,有耐磨的作用;控制方式有开关型、智能调节型、一体式、防爆型等;控制信号有开关型的开关量信号、调节型的4-20mA DC模拟信号等,智能一体式可以接受RS-485总线协议控制反馈等。
    24h服务热线400-991-8293

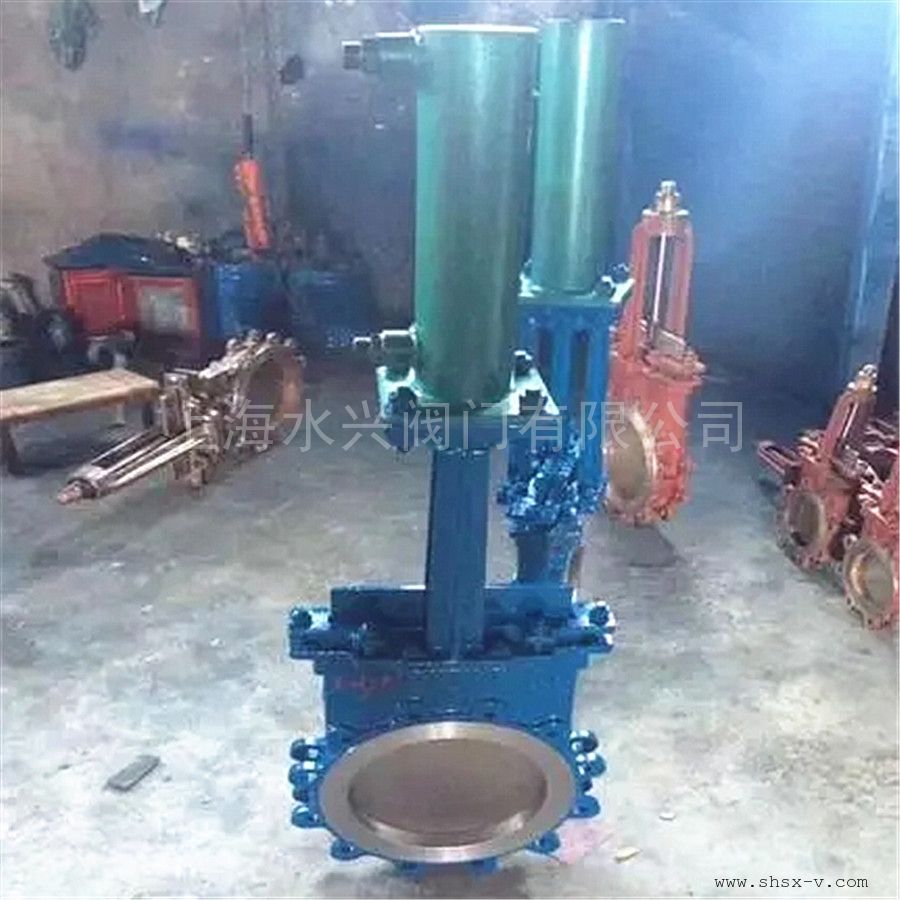

    PZ773H/X/F/W-10/16C/P液动刀型闸阀
    一、液动刀型闸阀 概述
    动刀型闸阀,配有手动操作装置,使阀板作上下直线运动,实现远程控制阀门的打开或关闭,阀体材质采用铸钢、不锈钢,通径范围: DN50~DN1200mm,使用温度:≤425℃,公称压力:1.0~1.6MPa。应用于化工、煤炭、制糖、污水、造纸等领域,特别适合于造纸行业在管道上作调节与节流使用。
    二、液动刀型闸阀 产品特点
    l、刀形浆闸阀按照口径不同制成暗杆和明杆两种形式(暗杆DN50~900mm,明杆DN50~900mm),全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刀刃状,对松软物料如纤维、纸浆、木浆具有切断功能,同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器,可防止粉尘、砂砾等擦伤性物质进入填料盒,可显著提高刀板寿命。阀板材质选用不锈钢、精磨抛光处理可获得*佳密封效果。设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防堵措施完善、便于维修、使用方便及寿命长,并且可任意选用驱动装置。
    2、阀体、填料涵均为精密铸造,其中阀体采用凸缘式整体铸造,材质可根据用户需要选用304、316、316L、WCB、2Crl3,密封圈采用PTFE增强聚四氟乙烯材质,耐腐蚀、耐磨损、不沾渣。
    3、阀板有5个支撑点,使阀板有很好的自对中。当阀门处于关闭状态,并承受背压时,阀板不发生偏移。
    4、刀形浆闸阀可以配置手轮、手动拉链、正齿轮传动、伞齿轮传动、气动和电动。
    5、刀形浆闸阀内部可制成V形、三角形、五角形通道。V型闸板可作为调节控制使用。
    6、刀形浆闸阀连接形式有对夹式、法兰支耳式,密封有金属对金属硬密封、金属对聚胺脂、带增强的聚四氟乙烯软密封。
    7、适用介质:金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。
    8、工作温度:软密封(PTFE):-40℃~180℃;碳素钢:-29℃~425℃;不锈钢:-40℃~600℃;铬钼钒钢:≤550℃;工作压力:0.6~1.6MPa
    9、连接形式:法兰连接和对夹连接
    三、液动刀型闸阀 执行标准
    设计按JB/T869l-1998 MSS SP-81
    法兰按GB/T9113.1-2000
    结构长度按GB/T1-5188.2-94
    试验和验收按GB/T13927
    四、液动刀型闸阀 部件材质说明

    代号 零件名称 材质说明
    名称 牌号
    1 圆螺母 优质碳素钢 25
    2 手轮 灰口铸钢 HT200
    3 轴承压盖 优质碳素钢 35
    4 阀杆螺母 铝青铜 ZCuA19Mn2、ZCuA19Fe4Ni4Mn2
    铝黄铜 ZCuZn25A16Fe3Mn3
    5 轴承 51110
    6 阀杆 不锈钢 304、316、2Cr13
    7 支架 碳素钢、不锈钢 WCB、CF8等
    8 闸板 不锈钢 304、316、304L、316L、2Cr13
    9 螺栓螺母 优质碳素钢 35
    10 填料压盖 碳素钢 WCB
    11 填料 柔性石墨盘根石棉根
    增强四氟纤维盘根
    12 阀体 碳素钢、不锈钢 WCB、CF8(304)、CF3(304L)
    、CF8M(316)、CF3M(316L)、
    密封座堆焊合金或不锈钢
    五、电液动刀型闸阀 主要性能规范
    公称压力PN(MPa) 壳体试验(MPa) 密封试验(MPa) 适用介质
    1.0 1.5 1.1 烟气、灰、渣水混合物、空气混合物
    1.6 2.4 1.8
    • 液动刀型闸阀 主要外型及连接尺寸


    公称压力 DN L D1 D2 H D0 L0 L1 L2 N-M 电装 型号 电机 功率 公称 转矩 重量
    0.6 MPa 50 50 90 110 370 365 283 326 219 4-M12 DZ10 0.25 100 52.3
    65 50 110 130 460 365 283 326 219 4-M12 DZ10 0.25 100 53
    80 50 125 150 590 365 283 326 219 4-M16 DZ10 0.25 100 55
    100 50 145 170 780 365 283 326 219 4-M16 DZ10 0.25 100 57.4
    125 50 175 200 950 365 283 326 219 8-M16 DZ10 0.25 100 62
    150 60 200 225 980 365 283 326 219 8-M16 DZ10 0.25 100 71.3
    200 60 255 280 1053 365 283 371 219 8-M16 DZ15 0.37 150 80.5
    250 70 310 335 1060 365 283 371 219 12-M16 DZ20 0.37 200 99.6
    300 80 362 395 1230 365 283 371 219 12-M20 DZ20 0.37 200 122.7
    350 90 412 445 1250 365 283 371 219 12-M20 DZ30 0.55 300 148
    400 100 462 498 1767 365 283 371 219 16-M20 DZ30 0.55 300 158
    450 120 518 550 1920 560 365 470 310 16-M20 DZ45 1.5 450 224
    500 130 568 600 2010 560 365 470 310 16-M20 DZ45 1.5 450 241
    600 140 670 705 2110 560 365 470 310 20-M22 DZ60 2.2 600 335
    1.0 MPa 50 50 100 125 370 365 283 326 219 4-M16 DZ10 0.25 100 54
    65 50 120 145 460 365 283 326 219 4-M16 DZ10 0.25 100 60
    80 50 135 160 590 365 283 326 219 4-M16 DZ10 0.25 100 62
    100 50 155 180 780 365 283 326 219 8-M16 DZ10 0.25 100 66
    125 50 185 210 950 365 283 326 219 8-M16 DZ10 0.25 100 76
    150 60 210 240 980 365 283 371 219 8-M20 DZ15 0.37 150 84
    200 60 265 295 1053 365 283 371 219 8-M20 DZ20 0.37 200 106
    250 70 320 350 1060 365 283 371 219 12-M20 DZ20 0.37 200 120
    300 80 368 400 1230 365 283 371 219 12-M20 DZ30 0.55 300 218
    350 90 428 460 1250 365 283 371 219 16-M20 DZ30 0.55 300 230
    400 100 482 515 1767 560 365 470 310 16-M22 DZ45 1.5 450 297
    450 120 532 565 1920 560 365 470 310 20-M22 DZ45 1.5 450 369
    500 130 585 620 2010 560 365 470 310 20-M22 DZ60 2.2 600 420
    600 140 685 725 2110 560 365 470 310 20-M27 DZ60 2.2 600 520
    1.6 MPa 50 65 100 125 370 365 283 326 219 4-M16 DZ10 0.25 100 650
    65 65 120 145 460 365 283 326 219 4-M16 DZ10 0.25 100 65
    80 70 135 160 590 365 283 326 219 8-M16 DZ10 0.25 100 68
    100 70 155 180 780 365 283 326 219 8-M16 DZ10 0.25 100 74
    125 70 185 210 950 365 283 326 219 8-M16 DZ10 0.25 100 77
    150 80 210 240 980 365 283 371 219 8-M20 DZ15 0.37 150 96
    200 80 265 295 1053 365 283 371 219 12-M20 DZ20 0.37 200 114
    250 94 320 355 1060 365 283 371 219 12-M22 DZ20 0.37 200 135
    300 98 375 410 1230 365 283 371 219 12-M22 DZ30 0.55 300 230
    350 100 435 470 1250 365 283 371 219 16-M22 DZ30 0.55 300 251
    400 110 485 525 1767 560 365 470 310 16-M27 DZ45 1.5 450 130
    450 120 545 585 1920 560 365 470 310 20-M27 DZ45 1.5 450 378
    500 130 608 650 2010 560 365 470 310 20-M30 DZ60 2.2 600 435
    600 140 718 770 2110 560 365 470 310 20-M36 DZ60 2.2 600 530

    产品包装方式及售后服务:
    本公司此系列产品一律采用木箱、托盘、纸箱等多种包装方式,运输既方便又对产品起到了极好的保护作用。在质量和服务方面,我们承诺:
    ①“水兴”产品质保期为收货验货起12个月(除自然灾害和不按本公司产品说明书等错误操作的人为因素外),实行”三包“服务(包退、包换、包修)。
    ②产品服务期内,可以咨询本公司相关工程师,提供相应服务。
    ③对用户的投诉问题,我们会快速作出反应,并安排售后。
    如有任何疑问,您可以致电给我们或登录我们网站,公司会尽快安排相关工程师为您解惑。我们一定会全心全意为您提供优质的服务。
    欢迎咨询采购!!!
    物流:顺丰速运、圆通快递、天天快运、及全国公铁联运等,可根据客户要求选择。目的地:国内、外主要城市或中转、主要港口。

    声明本文中所有文字、数据、图片均只适用于参考,产品具体性能参数、结构尺寸参数、价格等详情,请联系公司相关部门人员。24h服务热线400-9918-293
