• 水兴阀门WSD94F-10C-DN150矿用隔爆兼本安型一体式电动瓦斯蝶阀WSD94F、MKD943F、MKD943H等

    详细信息

     品牌:水兴阀门  型号:WSD94F、MKD943F、MKD943H等  加工定制:否
     结构形式:偏置板式  材质:铸钢、球墨铸铁、不锈钢等  连接形式:法兰
     适用介质:水;蒸汽;油品;弱酸碱介质;氨气;液化气;空气;煤气;含尘气体  压力环境:PN0.6~2.5MPa  工作温度:-30~+180℃
     驱动方式:电动、手动、气动等  流动方向:单向  类型:直通式
     公称通径:DN40~3200 mm 口径:DN40~3200mm  安装尺寸:详见产品说明书
     标准:国标、美标、德标等  零部件及配件:螺栓、垫片等  用途:煤矿井下排水管道、瓦斯气体抽排
     电源电压:常规AC660V或AC380V 50Hz  密封形式:PTFE四氟密封  防爆等级:ExdIMb 煤安防爆
     防护等级:IP68  控制类型:本安型智能一体化  定做:隔爆兼本安型
     控制箱:KXBC隔爆型电动装置控制箱  特殊优质性能:防静电、防腐蚀、双向密封等  输入信号:4-20mA DC模拟量信号
     输出信号:4-20mA DC模拟量信号  特殊定制:Rs485总线接口  控制反馈:开关量或模拟量信号等

    WSD94F-10C-DN150矿用隔爆兼本安型一体式电动瓦斯蝶阀 矿用电动瓦斯阀 矿用电动瓦斯专用蝶阀 煤安防爆电动开关型 矿用瓦斯专用电动蝶阀 矿用瓦斯蝶阀 瓦斯蝶阀 矿用电动蝶阀 煤安防爆电动蝶阀 矿用瓦斯专用电动阀 瓦斯蝶阀 矿用电动蝶阀 煤安防爆电动蝶阀 瓦斯电动阀 本安型智能一体化电动瓦斯 瓦斯专用阀 手动瓦斯专用阀

    电源电压AC660V或者AC380V 50Hz,煤安防爆电动开关型控制反馈、煤安防爆智能一体化电动开关型、煤安防爆智能一体化电动调节型、矿用隔爆本质安全型电动瓦斯专用阀、4-20mA直流电流控制的电动瓦斯专用阀、RS-485Modbus总线控制的电动瓦斯专用阀,,,,,,




    、WSD94F矿用瓦斯专用电动蝶阀 蝶阀概述

    蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。采用金属密封的阀门一般比弹性密封的阀门寿命长,但很难做到完全密封。金属密封能适应较高的工作温度,弹性密封则具有受温度限制的缺陷。如果要求蝶阀作为流量控制使用,主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统

    常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间,法兰式蝶阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道法兰上。智能一体化装置有信号420mA·DC输入输出,比例调节控制和定位,无需人工控制,可位置自锁、连线简单、性能稳定可靠、控制精度高、反应速度快等。

    二、WSD94F矿用瓦斯专用电动蝶阀主要技术参数及适用环境

    防爆型防护等级为IP68。适用于易燃易爆的场合,安全系数高、操作功能强、性能稳定等。防爆型产品有dI和dIIBT4两种,dI适用于煤矿非采掘工作面;dIIBT4用于工厂,适用于环境为IIA、IIB级T1~T4组的爆炸性气体混合物。

    本产品的性能符合JB/T8528-1997<普通型阀门电动装置技术条件>的规定。防爆型的性能符合GB3836.1-2000<爆炸性环境用防爆电气设备通用要求>及JB/T8529-1997<隔爆型阀门电动装置技术条件>的规定。并经国家防爆电气产品测试中心检定,取得了防爆合格证。



    WSD94F矿用瓦斯专用电动蝶阀特点

    1、电动蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、
    90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。
    2、电动蝶阀可以运送泥浆,在管道口积存液体*少。低压下,可以实现良好的密封。 调节性能好。
    3、电动蝶阀蝶板的流线形设计,使流体阻力损失小,可谓是一种节能型产品。
    4、电动蝶阀阀杆为通杆结构,经过调质处理,有良好的综合力学性能和抗腐蚀性,抗擦伤性。电动蝶阀启闭时阀杆只作旋转运动而不作升降运行,阀杆的填料不易破坏,密封可靠。与蝶板锥销固定,外伸端为防冲出型设计,以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
    5、电动蝶阀连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。驱动形式有手动、蜗轮传动、电动、气动、液动、电液联动等执行机构,可实现远距离控制和自动化操作。

    WSD94F矿用瓦斯专用蝶阀

    上海水兴阀门有限公司生产WSD94F瓦斯专用蝶阀,高瓦斯煤矿都有新建瓦斯抽排和瓦斯发电厂,在以往的设计建设中,大都采用常规阀门,如闸阀、硬密封或软密封蝶阀等。闸阀和硬密封蝶阀在开关阀门时容易碰撞产生火花,铸钢件和普通橡胶密封件防腐性能差,阀门开关时铸钢件与橡胶摩擦易产生静电。由于瓦斯利用是个新兴行业,目前市场上还没有一种针对瓦斯特性设计的专用阀,无法满足瓦斯高爆性和高腐蚀性介质下长期安全运作要求,给瓦斯综合利用带来不安全因素。
          WSD94F瓦斯专用阀,是根据瓦斯的特性和公司多年生产阀门的经验,开发出的新型、防静电、防腐蚀的瓦斯专用阀,已在全国多家大型矿业集团的几十家瓦斯电厂和瓦斯抽排系统中应用,安全可靠、备受好评。

          瓦斯专用蝶阀主要是针对瓦斯特性设计的专用阀门,具有双向承压、双向密封、防静电、防腐蚀等特点。瓦斯专用蝶阀广泛应用于煤矿瓦斯抽排系统的管路上, 完全能满足煤矿瓦斯高爆性和高腐蚀性介质下长期安全运行的要求;该系列阀门全开、全关的时间***快可达15秒以内,使瓦斯抽排系统的运行安全更可靠。和「KXB系列矿用隔爆型阀门电动装置控箱」配套使用后,可与DCS系统衔接,满足煤矿设备全自动化生产的需求。双向承压软密封瓦斯蝶阀,该蝶阀采用密封圈变形补偿结构,使失去的部分密封比压得到补偿,保证阀门在任意方向介质作用下,均能实现严密的关断,解决了普通蝶阀只能单向承压,反向容易泄露的缺陷;双向承压,双向密封,正、反两个方向均能达到零泄漏,特别适用需要双流向密封功能的复杂管道系统中,可在多种气体、液体、半流体及微颗粒粉末输送管线或容器上作为控制介质向流动的启闭机构。法兰三偏心多层次硬密封蝶阀可在任意位置安装。具有一定的自清能力,不需保养,而且密封性好、操作轻便。

     矿用电动蝶阀MD941HY矿用电动蝶阀矿用瓦斯专用阀煤矿用电动阀.煤矿用电动阀门.煤矿用电动闸阀.煤矿用电动蝶阀.煤矿用电动球阀.煤矿用电动截止阀.矿用电动阀.矿用电动阀门.矿用电动闸阀.矿用电动蝶阀.矿用电动球阀.矿用电动截止阀.电动蝶阀厂

    WSD94F矿用瓦斯专用电动蝶阀执行规范和标准

    专用瓦斯阀和控制箱的设计、生产、检验应符合(不限于)下列标准:
    ——Q/320421JLM001-2011《煤矿用隔爆型阀门电动装置技术条件》
    ——GB/T 12224-2005      《钢制阀门 一般要求》
    ——GB/T 12221-2005      《金属阀门 结构长度》
    ——GB 12238-2008        《法兰和对夹连接弹性密封蝶阀》
    ——JB/T 8527-1997        《金属密封蝶阀》
    ——GB/T 12227-2005      《通用阀门 球墨铸铁件技术条件》
    ——GB/T 12229-2005      《通用阀门 碳素钢铸铁件技术条件》
    ——GB/T 26480-2011      《阀门的检验与试验》
    ——GB/T 13927-2008      《工业阀门 压力试验》
    ——GB/T 7928-1999       《通用阀门 供货要求》
    ——GB12220-89          《通用阀门标志》
    ——GB3836.1-2010        《爆炸性气体环境用电气设备第1部分:通用要求》
    ——GB3836.2-2010         《爆炸性气体环境用电气设备第2部分:隔爆型“d”》
    ——GB3836.3-2010         《爆炸性气体环境用电气设备第3部分:增安型“e”》
    ——GB/T24922-2010       《隔爆型阀门电动装置技术条件》
    ——Q/320421JLM002-2011  《煤矿用隔爆型阀门电动装置控制箱》
    ——Q/320421JLM005-2011  《煤矿用隔爆型阀门电动装置控制箱》

    、矿用配套电动装置(瓦斯专用阀门厂家提供型号与选用阀门配套)

    5.1适用环境:含有瓦斯、煤尘等爆炸性混合物,但无破坏性绝缘性气体环境,相对湿度:≤95%(+25℃时)。
    5.2额定工作电压:AC660V或AC380V
    5.3额定电源频率:50Hz
    5.4额定控制电流:≤10A
    5.5信号输入阻抗:≤150Ω  信号输出阻抗:≤700Ω  信号电流36mA(输出)
    5.6环境温度:-20~+40℃
    5.7防爆标志:Ex dI Mb
    5.8防护等级:IP68

    矿用电动蝶阀KXBC矿用隔爆型电动阀门控制箱

    6.1适用环境:含有瓦斯、煤尘等爆炸性混合物,但无破坏性绝缘性气体环境,相对湿度:≤95%(+25℃时)。
    6.2额定工作电压:AC660V或AC380V
    6.3额定电源频率:50Hz
    6.4额定控制电流:≤15A
    6.5信号输入阻抗:≤150Ω  信号输出阻抗:≤700Ω  信号电流36mA(输出)
    6.6环境温度:-20~+40℃
    6.7防爆标志:Ex dI Mb
    6.8防护等级:IP54
    6.9污染等级:3级
    6.10电气保护功能和技术性能
    (1)自带相序鉴别保护单元,可自动识别、调整三相电源的相序,从而正确执行对阀门的开、关控制,无需用户每次上电都必须核对相序,调整电动装置电机接线;
    (2)自带相序保护单元,在电源出现缺相时自动保护,避免电机缺相运行,烧毁电机;
    (3)自带漏电保护单元,在出现电机绝缘等级下降时,及时保护,避免出现危险。
    (4)自带过力矩保护,当阀门出现卡死等情况时,过力矩动作保护,避免发生阀门损坏。
    (5)自带过载保护、欠压保护等单元,避免烧毁电机。
    (6)具有短路、断相、过载、欠压、过力矩等多种保护功能,并可提供远方/就地两种选择。
    (7)信号电平(DC):5V、24V
    (8)输出阻抗≤700Ω
    9)输出*大信号电流DC36mA
    (10)在电机旋向确定后,可自动校正三相电源的相序,用户可随意接入电动控制箱的三相电源。
    (11)位置反馈电位器阻值范围在1~10KΩ间。
    (12)可与多种自控系统可靠衔接:由用户提供干接点、使用模块上的+24VDC电源;由用户提供+24VDC电源、此时用户的+24VDC电源负极与模块电源负极并接在一起,电源的正极输入到模块的各功能端,即可实现各种控制功能。
    (13)输入/输出信号均经光电隔离,抗干扰能力较强。
    (14)阀、关阀、电子互锁加机械互锁,可靠保证开向、关向交流接触器不能同时吸合。
    (15)欠压保护值为额定电压的负15%。
    (16)厂家提供配套的电源电缆和控制电缆型号。

    WSD94F矿用瓦斯专用电动蝶阀主要外形结构及连接尺寸


                 品包装及售后服务:

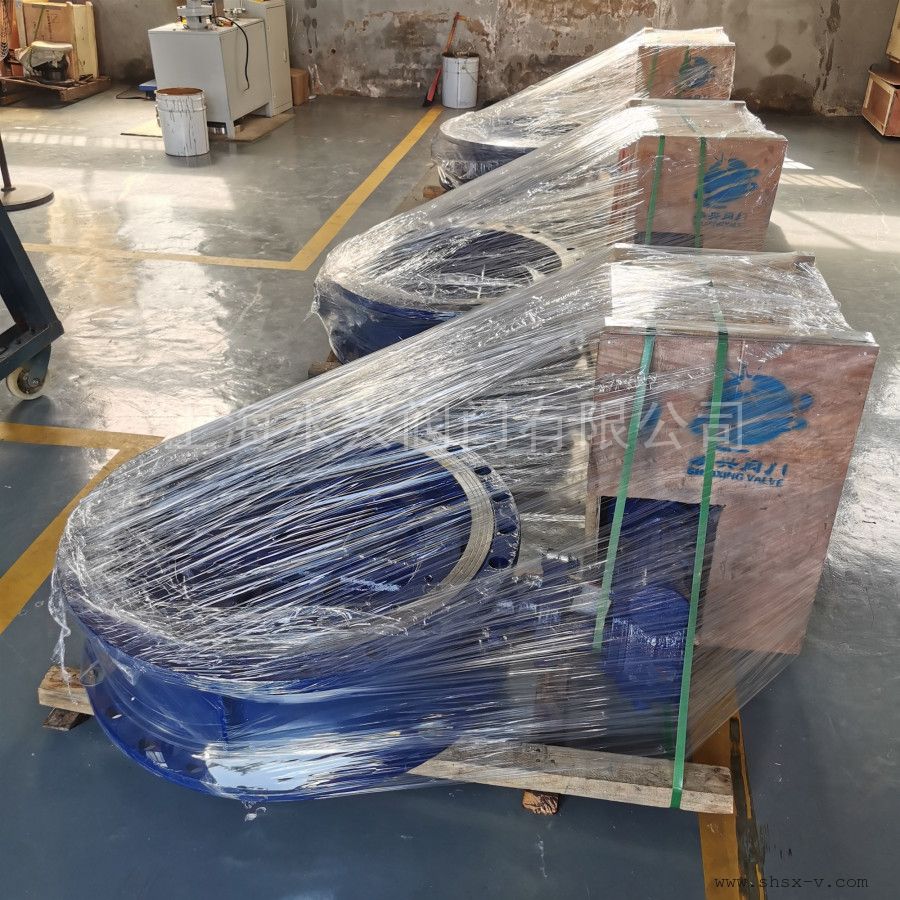

    本公司此系列产品一律采用木箱包装,运输既方便又对产品起到了极好的保护作用。在质量和服务方面,我们承诺:
    ①“水兴”产品质保期为收货验货起12个月(除自然灾害和不按本公司产品说明书等错误操作的人为因素外),实行”三包“服务(包退、包换、包修)。
    ②产品服务期内,可以咨询本公司相关工程师,提供相应服务。
    ③对用户的投诉问题,我们会快速作出反应,并安排售后。
    如有任何疑问,您可以致电给我们或登录我们网站,公司会尽快安排相关高级工程师为您解惑。我们一定会全心全意为您提供优质的服务。
    欢迎咨询采购!!!
    物流顺丰速运、圆通快递、天天快运、及全国公铁联运等,可根据客户要求选择。目的地:国内、外主要城市或中转、主要港口。

    声明本文中所有文字、数据、图片均只适用于参考,产品具体性能参数、结构尺寸参数、价格等详情,请联系公司相关部门人员。24h服务热线400-991-8293

    上海水兴阀门有限公司,位于全球经贸大城市——上海,坐拥天时、地利,公司极好而全面的文化氛围添上了“人和”这不可或缺的一角,

    公司主要经营各种材质的手/电动闸阀、手/电动蝶阀、手/电动球阀、手/电动截止阀、止回阀、疏水阀、电磁阀、减压阀、电动阀、气动阀、ZAZP/N/M电子式电动单座/双座/套筒调节阀、矿用隔爆型电动阀门、PXW/PZ系列矿用配水闸阀、WSD4F/WSD94F矿用瓦斯专用阀、SBSⅡ系列矿用射流泵总成、SX/DY精小型电动执行器、DZW多回转阀门电动装置、DQW部分回转阀门电动装置、DKZ/SKZ/DKJ/SKJ电动执行机构、3810L/R系列电子式电动执行器、LQ阀门电动装置QT阀门电动装置2SA30/2SQ30系列西门子阀门电动执行器PSL/PSQ电子式电动执行器、罗托克电动执行机构、矿用隔爆型阀门电动装置及阀门电动装置控制箱等阀门配件。阀门的主体材料主要有WCB、WC1、WC6、WC9、ZGCr5Mo、ZG15Cr1Mo1V、CF8、CF8M、CF3、CF3M、12CrMoV、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti等;驱动形式有手动、蜗轮传动、电动、气动、液动、电液联动等;公称通径从DN10~3000及1/2"~40"。产品广泛应用于电力、石油、化工、环保、自来水、煤矿、冶金、造纸、建筑等(自动化)行业。
